Peugeot 307 CC (2006) - схема предохранителей - Auto Genius

  1. Предохранители приборной панели
  2. Предохранители в моторном отсеке

Год выпуска: 2006

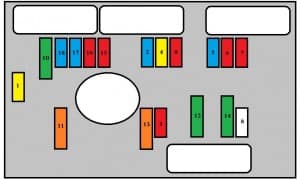

Предохранители приборной панели

Год выпуска: 2006   Предохранители приборной панели   Peugeot 307 CC (2006) - предохранители - панель приборов Ток предохранителей [A] Функции 36 20 Усилитель Hi-Fi 39 20 Подогрев сидений водителя и пассажира 40 30 Электропитание насоса складной крыши   Ток предохранителей [A] Функции 1 - Не используется 2 30 Блокировка и суперзам 3 3 Модуль подушки безопасности и пиротехнические преднатяжители 4 10 Контактор педали тормоза и сцепления, контактор охлаждающей жидкости двигателя, датчик угла поворота рулевого колеса, диагностический разъем, диагностический разъем, датчик ESP, насос фильтра частиц , электрохромное зеркало заднего вида 5 30 Блок питания для подъемника ветрового стекла и зеркал заднего вида 6 30 Блок питания для подъемника заднего стекла и шарнирной крышки 7 5 Передние и задние потолочные фонари, лампа освещения карты, освещение переднего отсека 8 20 Многофункциональный блок питания, радио, радио, сигнальная сирена, модуль сигнализации, модуль управления прицепом, выключатель рулевого колеса с усилителем 9 30 12 В передняя розетка, 12 В задняя розетка 10 15 Калькулятор автоматической коробки передач, контактор останова, слишком низкий калькулятор датчика   давление в шинах 11 15 Гнездо для диагностики, калькулятор фильтра частиц, контактор низкого напряжения 12 15 Система помощи при парковке сзади, усилитель Hi-Fi 13 5 Блок питания двигателя BSI, датчик дождя и освещения 14 15 Модуль управления прицепом, комбинация приборов, автоматический климат-контроль , модуль подушки безопасности, пиротехнические преднатяжители и защитные ленты, громкая связь 15 30 Блок питания для замка и супер-замка 16 - Переключатели PARC 17 40 Обогрев заднего стекла   Предохранители в моторном отсеке   Peugeot 307 CC (2006) - предохранители - моторный отсек Ток предохранителей [A] Функции 1 20 Переключатель блока двигателя вентилятора, управление калькулятором двигателя 2 15 Звуковой сигнал 3 10 Омыватель ветрового стекла 4 20 Омыватель фар 5 15 Топливная канистра и электромагнитный клапан впускного бачка (бензин) 2 литра)

Peugeot 307 CC (2006) - предохранители - панель приборов Ток предохранителей [A] Функции 36 20 Усилитель Hi-Fi 39 20 Подогрев сидений водителя и пассажира 40 30 Электропитание насоса складной крыши

Ток предохранителей [A] Функции 1 - Не используется 2 30 Блокировка и суперзам 3 3 Модуль подушки безопасности и пиротехнические преднатяжители 4 10 Контактор педали тормоза и сцепления, контактор охлаждающей жидкости двигателя, датчик угла поворота рулевого колеса, диагностический разъем, диагностический разъем, датчик ESP, насос фильтра частиц , электрохромное зеркало заднего вида 5 30 Блок питания для подъемника ветрового стекла и зеркал заднего вида 6 30 Блок питания для подъемника заднего стекла и шарнирной крышки 7 5 Передние и задние потолочные фонари, лампа освещения карты, освещение переднего отсека 8 20 Многофункциональный блок питания, радио, радио, сигнальная сирена, модуль сигнализации, модуль управления прицепом, выключатель рулевого колеса с усилителем 9 30 12 В передняя розетка, 12 В задняя розетка 10 15 Калькулятор автоматической коробки передач, контактор останова, слишком низкий калькулятор датчика
давление в шинах 11 15 Гнездо для диагностики, калькулятор фильтра частиц, контактор низкого напряжения 12 15 Система помощи при парковке сзади, усилитель Hi-Fi 13 5 Блок питания двигателя BSI, датчик дождя и освещения 14 15 Модуль управления прицепом, комбинация приборов, автоматический климат-контроль , модуль подушки безопасности, пиротехнические преднатяжители и защитные ленты, громкая связь 15 30 Блок питания для замка и супер-замка 16 - Переключатели PARC 17 40 Обогрев заднего стекла

Предохранители в моторном отсеке

Peugeot 307 CC (2006) - предохранители - моторный отсек Ток предохранителей [A] Функции 1 20 Переключатель блока двигателя вентилятора, управление калькулятором двигателя 2 15 Звуковой сигнал 3 10 Омыватель ветрового стекла 4 20 Омыватель фар 5 15 Топливная канистра и электромагнитный клапан впускного бачка (бензин) 2 литра). 6 10 Калькулятор автоматической коробки передач с четырьмя передачами, блокировочный выключатель
рычаг АКПП, контактор выключателя, большое реле
Частота вращения мотора, фары с правой и левой ксеноновыми лампами 7 10 Калькулятор ABS / ESP, калькулятор гидроусилителя руля 8 20 Выключатель стартера 9 10 Дополнительный отопительный модуль (дизель), контактор охлаждающей жидкости двигателя 10 30 Реле управления двигателем (катушка зажигания, электромагнитные клапаны) , лямбда-зонды, калькуляторы,
форсунки, обогреватели), электромагнитный клапан канистры (1,6-литровый бензин) 11 40 Вентилятор кондиционера 12 30 Низкая / высокая скорость стеклоочистителя 13 40 Электропитание BSI (+ после зажигания) 14 30 Воздушный насос (2-литровый бензин) 15 10 Правая подсветка дорога 16 10 Левый боковой свет 17 15 Левый ближний свет 18 15 Правый ближний свет

Ток предохранителя [A] Функции MF1 * 30 Блок мотивации 200 Вт 50 Блок вентилятора двигателя 400 Вт и 460 Вт MF2 * 30 Насос ABS / ESP MF3 * 30 Электроклапаны ABS / E MF4 * 80 Блок питания BSI MF5 * 80 Блок питания BSI MF6 * 80 Блок предохранителей Кабины MF8 * 70 Насос гидроусилителя руля в сборе * Предохранители Maxi - дополнительная защита электрических систем

ПРИМЕЧАНИЕ. Описание предохранителей может отличаться в зависимости от года выпуска автомобиля, версии двигателя и комплектации.
